聯合收割機的正確使用及調節方法
日期： 2019-06-25 來源：中國農機流通網
田間人工脫粒方法
安全要點
?、盘镩g人工脫粒時，必須停止行走部件。
?、迫粜淇诖蜷_或脖子上圍有圍巾時，容易被撥禾輪卷入，請穿著整齊的衣服。
?、鞘植灰咏鼡芎梯?、割臺攪龍等回轉件。
需要人工脫粒的稻、麥在收割完后，再一起脫粒。方法如下：
?、艑⑿凶唠x合器手柄置于“離”位置。
?、茖o級變速手柄置于“停止”位置。
⑶ 將變速箱手柄置于“空檔”位置。
?、?操作轉向升降聯動手柄，使割臺降低位置。
?、?啟動發動機，合上脫粒離合、割臺離合手柄，將發動機油門調至最大位置。
?、?從割臺左側小心喂入作物，喂入時作物呈水平喂入，喂入量小而均勻。
注意
(1)成捆作物必須解散后進行喂入。
(2)喂入量應小而均勻。
(3)注意糧箱中籽粒的充滿程度，以防堵塞。
脫粒清選系統的調節方法
?、?風門調節

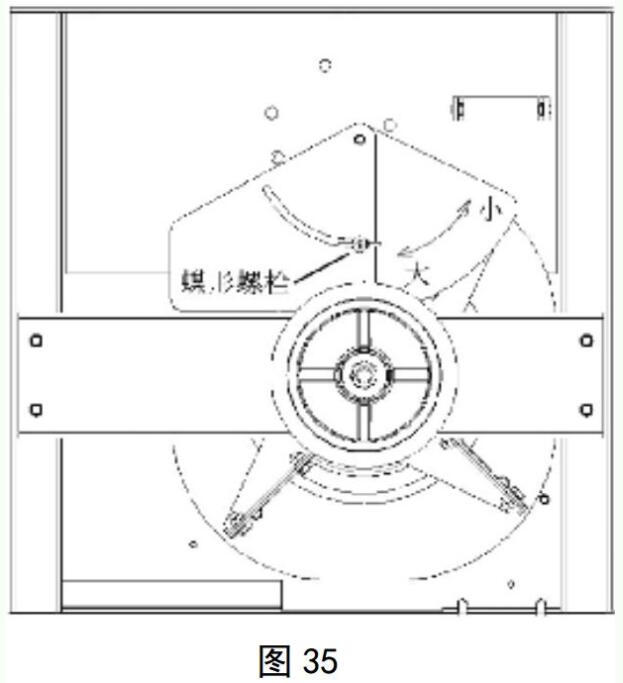

如圖 35 所示，在兩個前風機罩殼的兩側，各裝有一只可調節的擋風板，松開擋風板上邊的螺母，逆時針轉動擋風板，則風門變大，風量增強，順時針轉動擋風板，則風門變小，風量減小。用戶可根據不同的作物，在實際收割中靈活掌握風門及風速的調節技巧。
(2)振動篩篩片角度的調節

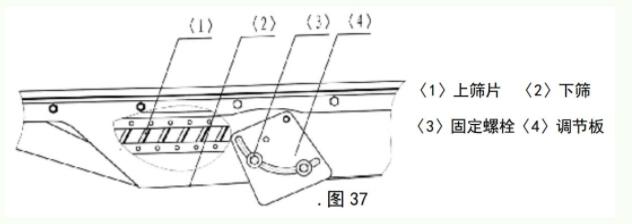

如圖 37 所示，振動篩由上下篩片、逐稿尾篩、階狀抖動板及傳動構成。當籽粒與雜余從凹板篩間隙落下，經上篩片做第一次分離，雜余與短莖稈在上篩面經風機氣流吹動下，向逐稿尾篩處運動。籽粒和部分短莖稈落下進入第二次分離，籽粒落入水平攪龍，經垂直輸糧裝置進入糧箱。上篩片為可調節的魚鱗狀篩，下篩片為編織篩。
上篩片傾斜角度可以調節(見圖 38)。上篩片越陡，含雜率越稿;上篩片越平，含雜率減少。調節時，先卸下大護罩，擰下 M8 螺栓，拆下蓋板，旋松緊固螺栓，旋轉調節板，往左方向調，則篩片越平，往右方向調，則篩片越陡。
底盤系統的使用及調整
?、?履帶張緊度的調節
機器在使用過程中要注意橡膠履帶松緊度的調節，如果過松容易掉帶;過緊則會影
響履帶的使用壽命。具體的調節方法如下：

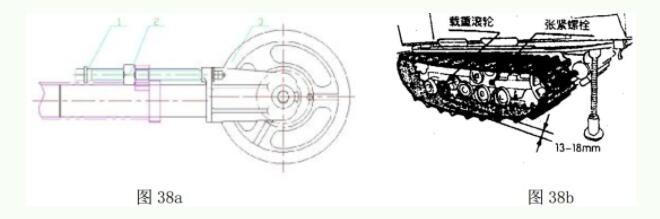

(1) 見圖 38b，用千斤頂頂起機架后部，讓機器后部履帶離開地面，見圖 38a
松開防松螺栓(2)，用“24’梅花扳手調整調節螺桿(1)，使得導向輪(3)
沿著螺桿調節方向往機器的后方移動，至前面第二個滾輪與履帶之間的間隙
為 13~18mm(見圖 38b)，然后再緊固防松螺栓(2)。
(2)按同樣的方法調整另一側履帶的松緊度，使左右履帶的張緊狀態相同。
注意
履帶的張緊度調節切不可只調節側撐上的鎖緊螺桿(1)(圖 38a 中)，務必按照上述步驟操作，否則會造成底盤固定支架的變形。
?、妻D(zhuǎn)向及制動調整
?、俎D(zhuǎn)向撥叉間隙的調整
機器在使用一段時間后，由于振動會造成轉向缸下端頂桿相對游動，會造成轉向的靈敏度變化，頂桿上移，可能導致轉向油缸工作時轉向撥叉工作行程不到位而轉向困難;頂桿下移，可能導致轉向油缸未工作時轉向撥叉已有工作行程，使變速箱內摩擦片的早期磨損。因此要定期對轉向油缸下端頂桿進行檢查，及時調整到合適的位置。
具體調整方法如下：

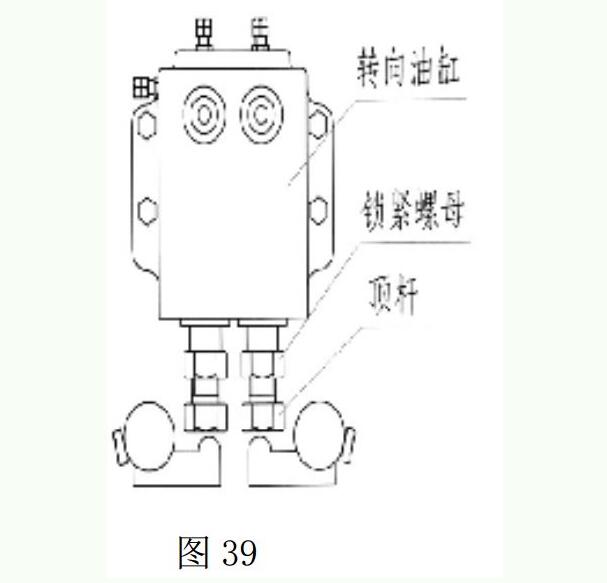

如圖 39，先松開左、右頂桿上方的鎖緊螺母，將頂桿上、下調至適當位置，經過 1-2 次的調節，待轉向情況合適后擰緊螺母即可。

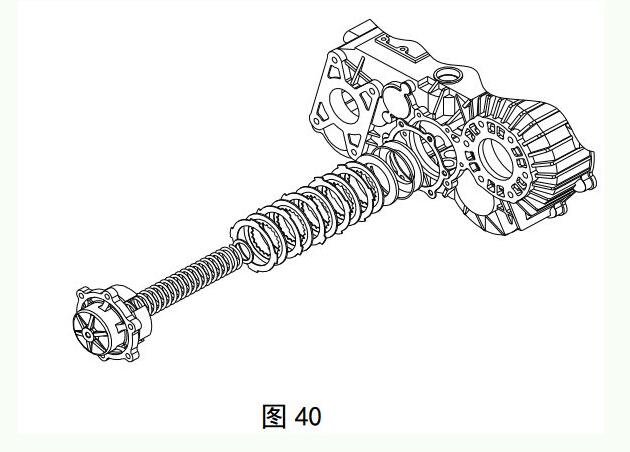

②摩擦片的檢查、更換機器在經過一段時間的使用后，會造成變速箱摩擦片的過度摩損而造成轉向及制動的困難，此時應對摩擦片進行檢查，并更換新的摩擦片。如圖 40，松開變速箱兩側的螺栓，用鐵錘輕輕敲打摩擦片端蓋，同時轉動變速箱轉向制動桿，使摩擦片組合從變速箱機體上脫開，此時檢查并更換磨損嚴重的摩擦片，更換后的摩擦片組合重新裝入機體內即可。
