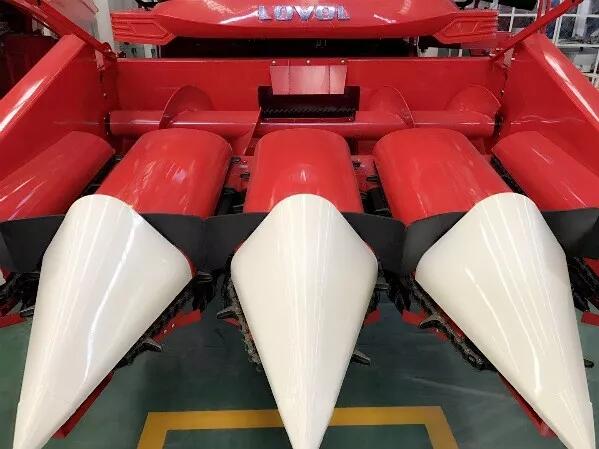

收獲機行走作業時，收獲機沿玉米行間行走，其分禾器將玉米莖稈按行分開，扶起倒伏的莖稈，通過撥禾鏈把莖稈輸送給拉莖輥工作部分，在交錯配置的拉莖輥葉板作用下，莖桿被折彎后沿拉莖輥切向拉出;當果穗到達摘穗板間隙時，其大端卡住通不過，莖桿繼續被拉引，將果穗摘離。摘下的果穗通過攪龍推運器將果穗輸送至機器的果穗第一升運器。

摘穗板式摘穗臺特點

優點：１．工作可靠，工作過程拉莖輥不接觸果穗，果穗咬傷率小，籽粒破碎率低;

　?。?每行為一個獨立單元，可以方便組成多行摘穗臺;

　?。?結構質量小，制造成本低。

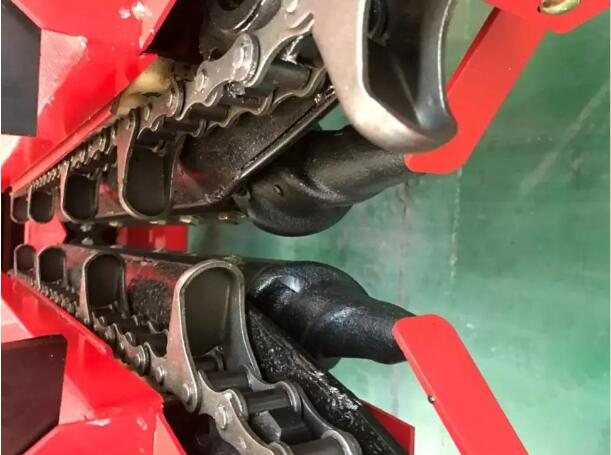

　　拉莖輥工作間隙的調整：拉莖輥的工作間隙δ2一般為4mm(毫米)～6mm(毫米)，該間隙是通過調整拉莖輥前端外側的螺栓來實現的。間隙過小莖稈只在拉莖輥前部拉過，易切斷莖稈，造成果穗中斷莖稈增多，影響果穗輸送，同時會導致果穗含雜率提高;間隙過大，則莖稈在拉莖輥后部拉過，一些來不及拉下的莖稈會被喂入鏈帶入果穗推運器，甚至導致拉莖輥不拉引莖稈，造成摘穗裝置堵塞。





　　撥禾鏈的調整：撥禾鏈的張緊程度是由彈簧自動張緊的。彈簧預張緊長度L為70—75mm。正常條件下喂入鏈上的翼型板(A)應交錯排列。當果穗嚴重“下垂”、玉米莖桿倒伏、果穗斷裂且運行不規則時，調整喂送鏈?zhǔn)挂硇伟?A)互相對正。



　　摘穗板間隙的調整：摘穗板工作間隙δ3的調整可通過改變摘穗板在長圓形安裝孔中的位置來實現。一般入口間隙為30㎜(毫米)，出口間隙為35㎜(毫米)。收割作業中摘穗板工作間隙δ3的具體尺寸應根據果穗直徑大小在使用中選定，為了調整合適的工作間隙的寬度，可選取籽粒飽滿的最小直徑的玉米果穗，將其對半折斷，測出折斷處的直徑。摘穗板后部間隙寬度應該比該直徑小(3~6)㎜(毫米)，摘穗板前部間隙則比后部間隙小3 ㎜(毫米)。應注意的是，間隙過小會使大量雜葉及莖桿碎段混入果穗，甚至造成粗莖桿在摘穗板之間卡住，進而造成摘穗裝置堵塞;間隙過大，則易損傷果穗造成籽粒損失與破碎，也易將果穗卡在摘穗板之間造成摘穗裝置堵塞。調整完畢后，必須將螺栓緊固牢靠，以免間隙發生變動。



　　注意兩摘穗板的對稱中心線與兩拉莖輥的對稱中心線重合。
